Techcon Systems很高興地宣布推出新的Positive Displacement PC Pump - TS8100-100。
新型TS8100-100 PC泵是一種基于Progressive Cavity（PC）技術設計的連續容積泵容量分配器。該泵可以精確地分配各種流體，從低粘度涂料到高粘度潤滑脂。
Techcon的PC泵采用特殊的定子和轉子設計，可提供準確一致的分配輸出。該泵可以分配各種流體，從低粘度涂料到高粘度潤滑脂。
TS8100上的轉動轉子將流體通過定子的流體室移動到密封的空腔中，以產生體積流體流動，不會改變流體的形狀或大小。由于PC泵獨特的點膠技術，可實現±1％的精度和可重復性。
TS8100標配有注射器支架，安裝支架套件，魯爾鎖配件，清潔套件和點膠針頭選擇包。
TS8100操作理論：

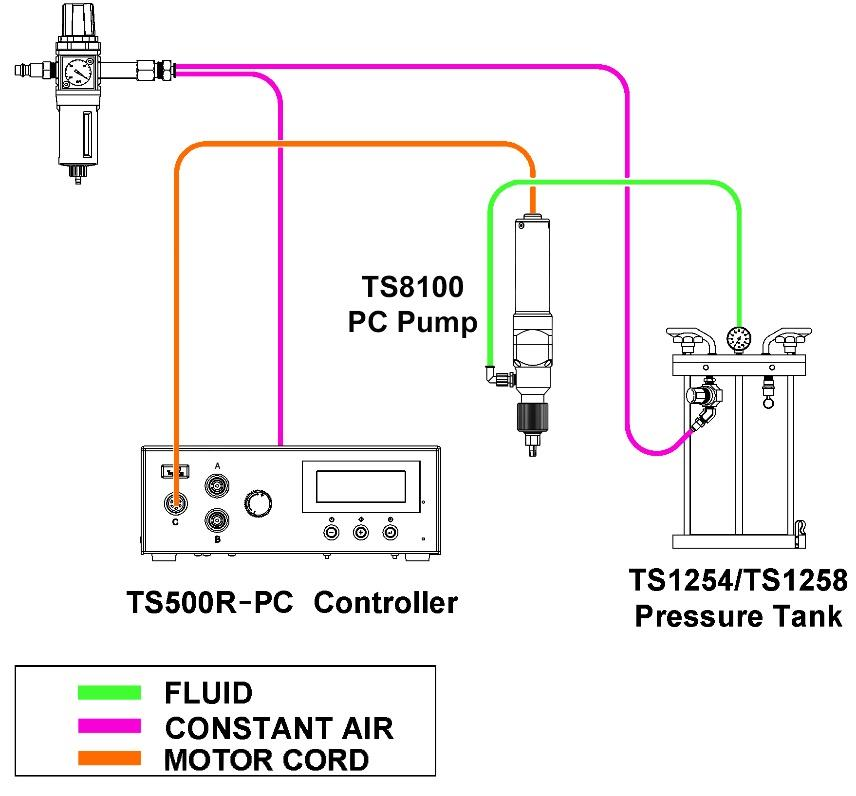

TS8100系列正排量泵采用潛螺桿技術，通過正排動作注射流體。 流體在正氣壓頭下保存在進料儲存器 中，最大氣壓30 psi (2. 07 bar)，具體取決于流體的粘度。
由空氣管路供應的正氣壓迫使流體離開罐體進入流體供給管路，然后到達轉子/定子室組件。 流體從該點流到注液出口端，在進料方向上由轉子的旋轉控制。
轉子由編碼直流電機驅動。向電機施加電壓信號可使轉子旋轉，且流體將被擠出注液端。 流體的實際沉降取決于注入流體對基底的粘附程度。
通過反向Z形運動(尖端縮回)實現流體切變。當 電機停止時，設備將保持原位幾毫秒(停留時間)，以便最后一滴液體流出注液端。停留期結束后，自動化設備會將泵移動到下一個位置。
|
零件號： |
TS8100-100 |
|
尺寸（英制）： |
8.1''長x 1.34'' |
|
尺寸（公制）： |
205.7mm x 34mm |
|
重量： |
13.4盎司（380克） |
|
流體入口端口： |
?''NPT女 |
|
流體出口端口： |
魯爾錐和帽 |
|
發動機： |
24伏特 |
|
每次旋轉分配量： |
平均0.012ml |
|
流量： |
0.15-1.04毫升/分鐘 |
|
閔。分配金額： |
0.001毫升 |
|
精度±絕對： |
±1％* [1] |
|
自密封： |
2 bar（30 psi）* [2] |
|
直接安裝： |
3 - 55毫升注射器 |
|
安裝端口： |
M5 |
|
粘度范圍： |
1 - 300,000cps |
|
接液部件： |
乙縮醛，SS *，PFE *，UHMWPE * |
* [1]體積分配作為每轉完整的絕對偏差，也取決于分配液。
* [2]粘度為1000 Cps或更低的液體。對于300K Cps的粘度流體，泵可以處理高達5.5 bar（80 psi）的壓力。
正位移PC泵TS8100-100可用于多種應用。流程和應用程序的一些示例如下：
